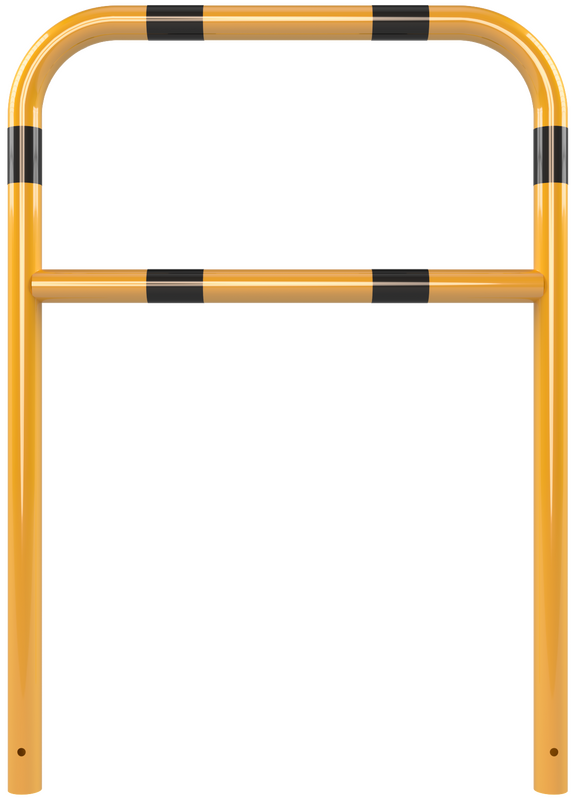

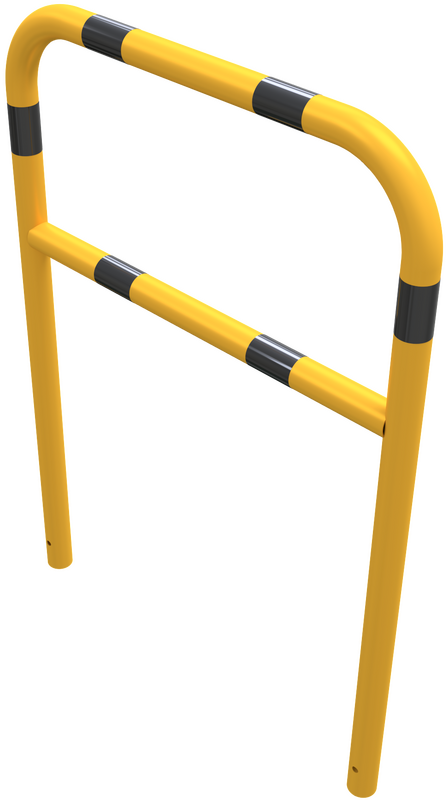

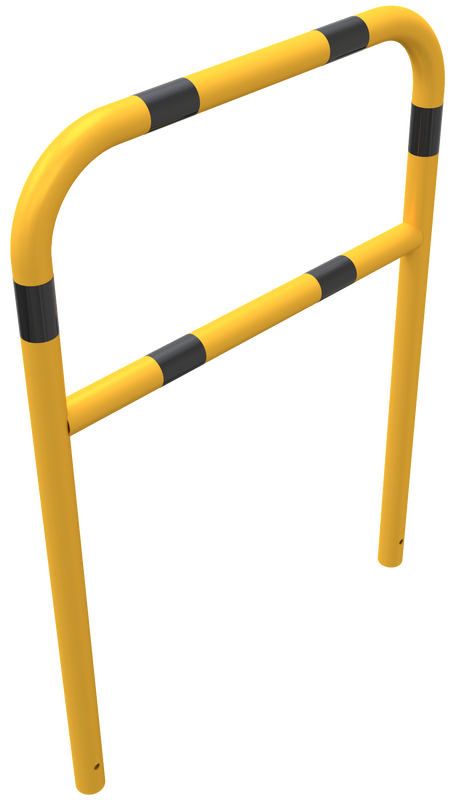

Schutzbügel mit Knieholm zum Einbetonieren 1x1,4m

111,26 €

Maße

1 m

1,5 m

2 m

Montageart

Dübelbefestigung mit Bodenplatte

ortsfest, zum Einbetonieren

Artikelnummer: 03.08.0121

Produktinformationen "Schutzbügel mit Knieholm zum Einbetonieren 1x1,4m"

ABWEISEBÜGEL GELB/SCHWARZ – ORTSFEST ZUM EINBETONIEREN ODER MIT BODENPLATTE ZUM DÜBELN

Der robuste Abweisebügel in gelb-schwarzer Warnfarbe ist die ideale Lösung zur Absicherung von Gefahrenzonen, Verkehrsbereichen, Maschinenanlagen oder Ladezonen. Durch die auffällige Lackierung mit schwarzen Warnstreifen wird eine maximale Signalwirkung erzielt – für mehr Sicherheit im Innen- und Außenbereich.

Je nach Anwendung steht der Schutzbügel in zwei Ausführungen zur Verfügung: als ortsfeste Version zum Einbetonieren (mit erhöhter Gesamthöhe) oder zur Dübelbefestigung auf festen Untergründen über Bodenplatte. Die gesamte Konstruktion besteht aus widerstandsfähigem Stahlrohr, ist feuerverzinkt und zusätzlich pulverbeschichtet – für höchste Beständigkeit gegen Witterung und mechanische Beanspruchung.

────────────────────────────────────────────

TECHNISCHE DETAILS (GEMEINSAM FÜR ALLE VARIANTEN)

Material: Rundrohr Ø 60 mm, Stahl S235 JR
Oberfläche: Feuerverzinkt und gelb pulverbeschichtet
Markierung: Schwarze Warnstreifen
Bauform: Mit Querholm, geschweißte Rahmenkonstruktion
Farbsystem: Warnfarbe RAL 1003 (Signalgelb) + schwarz
Montageart: Wahlweise zum Einbetonieren oder mit Bodenplatte (4 Bohrungen)

────────────────────────────────────────────

VARIANTE 1 – ORTSFEST ZUM EINBETONIEREN
Gesamthöhe: 1400 mm
Einbau: Direkt im Fundament zu verankern
Verfügbare Breiten & Gewichte:
• 1000 mm – ca. 15,5 kg
• 1500 mm – ca. 19,5 kg
• 2000 mm – ca. 23,0 kg

VARIANTE 2 – MIT BODENPLATTE ZUR DÜBELBEFESTIGUNG
Gesamthöhe: 1000 mm
Fußplatte: 220 × 150 mm, 4 Bohrungen
Verfügbare Breiten & Gewichte:
• 1000 mm – ca. 15,5 kg
• 1500 mm – ca. 19,5 kg
• 2000 mm – ca. 23,0 kg

────────────────────────────────────────────

MONTAGE- UND SICHERHEITSHINWEISE
Bei der ortsfesten Variante ist der Bügel mit einem frostfreien Fundament zu vergießen. Die Variante mit Bodenplatte darf nur auf ebenen, tragfähigen Untergründen (z. B. Beton) mit geeignetem Montagematerial befestigt werden. Die Warnmarkierung muss regelmäßig auf Verschmutzung und Sichtbarkeit geprüft werden.

────────────────────────────────────────────

TYPISCHE EINSATZBEREICHE
Rammschutz für Maschinen, Regale und Anlagen
Absperrung von Ladezonen und Betriebszufahrten
Begrenzung in Lager- und Logistikbereichen
Sicherung von Türen, Toren oder Stützen
Verkehrsführung auf Betriebshöfen
