Rammschutz

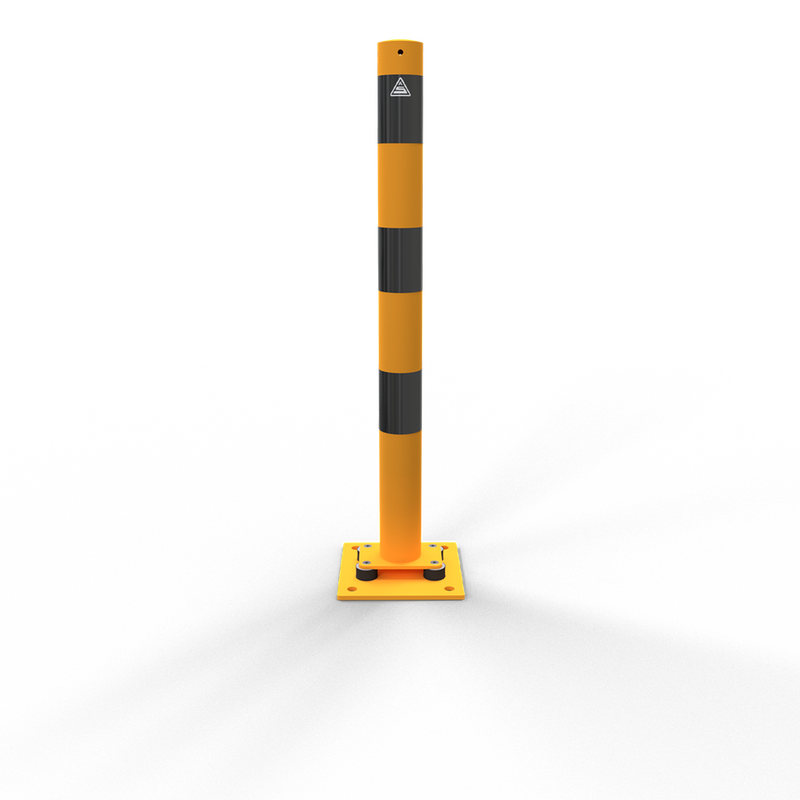

ABSCHWENKBARE ABSCHERPFOSTEN Ø76 & Ø89 MM – GELB/SCHWARZ MIT BODENPLATTE ZUM AUFDÜBELNDieser ortsfeste, aber allseits neigbare Absperrpfosten ist speziell für stark frequentierte Arbeitsbereiche, Maschinenzonen oder Einfahrten konzipiert. Mit seiner auffälligen Farbgebung in Gelb mit schwarzen Streifen sorgt der Pfosten für maximale Signalwirkung und schützt zuverlässig vor unbeabsichtigten Anfahrunfällen. Die verschweißte Stahlkappe am Pfostenkopf sowie die massive Bodenplatte (220 × 220 mm) gewährleisten hohe Standfestigkeit. Der Pfosten lässt sich dank der Konstruktion seitlich neigen – zum Beispiel beim Anfahren oder zur temporären Entlastung. Das Modell wird aufgedübelt und ist damit sofort einsatzbereit – ohne Einbetonieren. TECHNISCHE DETAILS (GEMEINSAM FÜR ALLE VARIANTEN) Bauform: Ortsfest, allseits neigbar Montage: Mit Bodenplatte 220 × 220 mm, zum Aufdübeln Oberfläche: Feuerverzinkt und gelb pulverbeschichtet Markierung: 3 schwarze Ringe Ausstattung: Aufgeschweißte Stahlkappe Material: S235 JR Einbauhöhe über Flur: ca. 1000 mm VERFÜGBARE VARIANTEN & GEWICHTE Ø 76 mm – ca. 8,9 kg Ø 89 mm – ca. 10,2 kg MONTAGE- UND SICHERHEITSHINWEISE Die Montage erfolgt durch Aufdübeln auf ein tragfähiges Fundament. Vor der Befestigung sind alle Bohrpositionen sorgfältig zu übertragen und die Neigefunktion nicht durch angrenzende Objekte einzuschränken. Die Oberfläche und Reflexmarkierung müssen regelmäßig gereinigt und geprüft werden. TYPISCHE EINSATZBEREICHE Sicherung von Maschinen und technischen Anlagen Abgrenzung von Zufahrten und Betriebshöfen Sichtbare Barriere für Lager- und Logistikbereiche Temporäre Sperrung von Arbeitszonen und Wartungsflächen

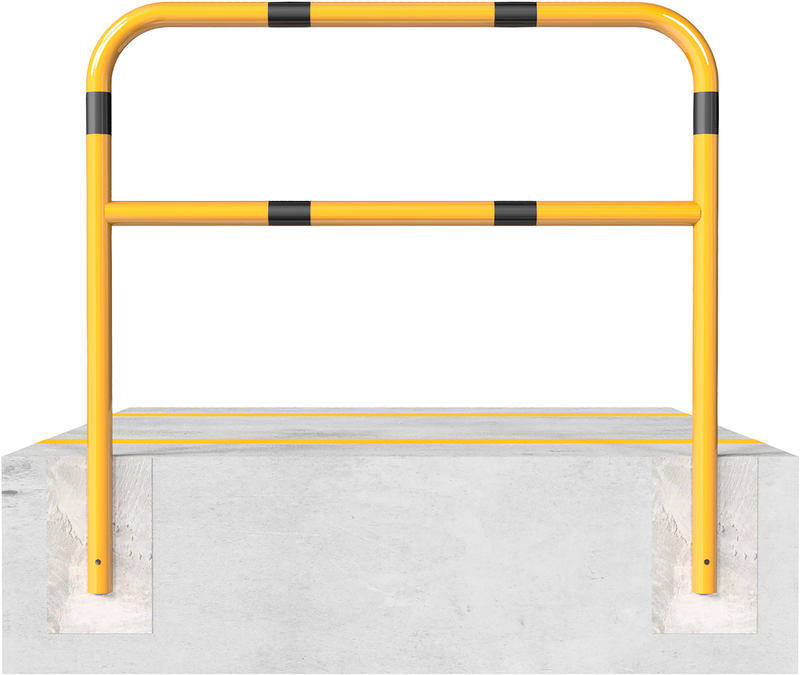

ABWEISEBÜGEL GELB/SCHWARZ – ORTSFEST ZUM EINBETONIEREN ODER MIT BODENPLATTE ZUM DÜBELNDer robuste Abweisebügel in gelb-schwarzer Warnfarbe ist die ideale Lösung zur Absicherung von Gefahrenzonen, Verkehrsbereichen, Maschinenanlagen oder Ladezonen. Durch die auffällige Lackierung mit schwarzen Warnstreifen wird eine maximale Signalwirkung erzielt – für mehr Sicherheit im Innen- und Außenbereich. Je nach Anwendung steht der Schutzbügel in zwei Ausführungen zur Verfügung: als ortsfeste Version zum Einbetonieren (mit erhöhter Gesamthöhe) oder zur Dübelbefestigung auf festen Untergründen über Bodenplatte. Die gesamte Konstruktion besteht aus widerstandsfähigem Stahlrohr, ist feuerverzinkt und zusätzlich pulverbeschichtet – für höchste Beständigkeit gegen Witterung und mechanische Beanspruchung. ──────────────────────────────────────────── TECHNISCHE DETAILS (GEMEINSAM FÜR ALLE VARIANTEN) Material: Rundrohr Ø 60 mm, Stahl S235 JR Oberfläche: Feuerverzinkt und gelb pulverbeschichtet Markierung: Schwarze Warnstreifen Bauform: Mit Querholm, geschweißte Rahmenkonstruktion Farbsystem: Warnfarbe RAL 1003 (Signalgelb) + schwarz Montageart: Wahlweise zum Einbetonieren oder mit Bodenplatte (4 Bohrungen) ──────────────────────────────────────────── VARIANTE 1 – ORTSFEST ZUM EINBETONIEREN Gesamthöhe: 1400 mm Einbau: Direkt im Fundament zu verankern Verfügbare Breiten & Gewichte: • 1000 mm – ca. 15,5 kg • 1500 mm – ca. 19,5 kg • 2000 mm – ca. 23,0 kg VARIANTE 2 – MIT BODENPLATTE ZUR DÜBELBEFESTIGUNG Gesamthöhe: 1000 mm Fußplatte: 220 × 150 mm, 4 Bohrungen Verfügbare Breiten & Gewichte: • 1000 mm – ca. 15,5 kg • 1500 mm – ca. 19,5 kg • 2000 mm – ca. 23,0 kg ──────────────────────────────────────────── MONTAGE- UND SICHERHEITSHINWEISE Bei der ortsfesten Variante ist der Bügel mit einem frostfreien Fundament zu vergießen. Die Variante mit Bodenplatte darf nur auf ebenen, tragfähigen Untergründen (z. B. Beton) mit geeignetem Montagematerial befestigt werden. Die Warnmarkierung muss regelmäßig auf Verschmutzung und Sichtbarkeit geprüft werden. ──────────────────────────────────────────── TYPISCHE EINSATZBEREICHE Rammschutz für Maschinen, Regale und Anlagen Absperrung von Ladezonen und Betriebszufahrten Begrenzung in Lager- und Logistikbereichen Sicherung von Türen, Toren oder Stützen Verkehrsführung auf Betriebshöfen

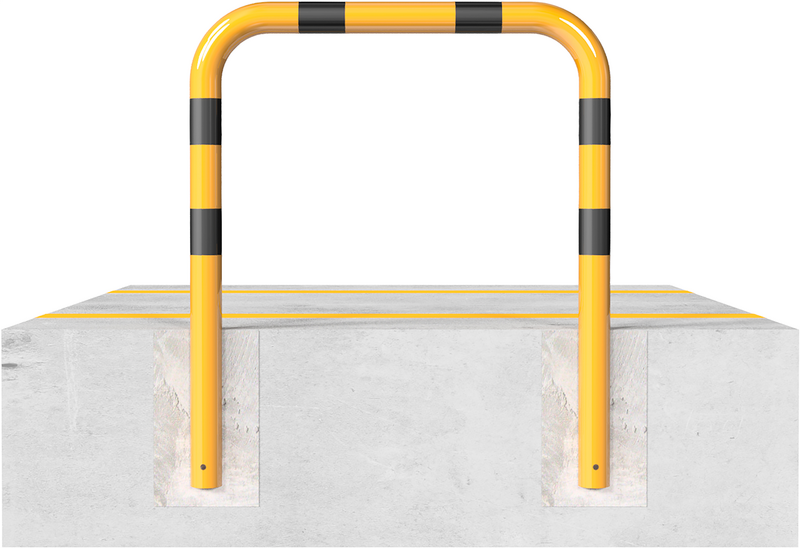

RAMMSCHUTZBÜGEL Ø76 MM – GELB/SCHWARZ ZUM EINBETONIEREN ODER MIT BODENPLATTE Der Rammschutzbügel mit 76 mm Durchmesser ist eine robuste Schutzlösung für betriebliche Gefahrenzonen, Verkehrswege und Maschinenbereiche. Die auffällige Farbgebung in Gelb mit schwarzen Warnstreifen sorgt für eine klare visuelle Abgrenzung und erhöht die Sicherheit im täglichen Betrieb. Gefertigt aus hochwertigem Stahlrohr, ist der Schutzbügel feuerverzinkt und zusätzlich gelb pulverbeschichtet. Dank der zwei Montagevarianten – zum Einbetonieren oder zur Befestigung mit Bodenplatte – kann der Bügel flexibel an bauliche Gegebenheiten angepasst werden. Die Bauhöhe beträgt 650 mm. Je nach gewünschter Breite ist der Rammschutzbügel in 400 mm, 750 mm oder 1000 mm Ausführung erhältlich. Er eignet sich ideal zum Schutz von Regalenden, Maschinen, Einfahrten oder Stützen. TECHNISCHE DETAILS Material: Stahl S235 JR Rohrdurchmesser: 76 mm Oberfläche: Feuerverzinkt und gelb pulverbeschichtet mit schwarzen Warnstreifen Höhe über Flur: 650 mm Farbsystem: RAL 1023 mit Kontraststreifen Montageart: Wahlweise zum Einbetonieren oder mit Bodenplatte (4 Bohrlöcher) Einsatzbereich: Innen- und Außeneinsatz VARIANTEN UND GEWICHTE Zum Einbetonieren Breite 400 mm – Gewicht ca. 11,0 kg Breite 750 mm – Gewicht ca. 13,0 kg Breite 1000 mm – Gewicht ca. 14,0 kg Mit Bodenplatte (Dübelmontage) Breite 400 mm – Gewicht ca. 11,0 kg Breite 750 mm – Gewicht ca. 13,0 kg Breite 1000 mm – Gewicht ca. 14,0 kg MONTAGE- UND SICHERHEITSHINWEISE Die Variante zum Einbetonieren ist mittig in ein Fundament zu setzen und mit Beton zu vergießen. Die Ausführung mit Bodenplatte wird auf festen Untergründen wie Beton mittels Dübeln befestigt. Vor der Montage ist die Oberfläche auf Beschädigungen und Verschmutzung zu prüfen, insbesondere im Bereich der Warnmarkierung. TYPISCHE EINSATZBEREICHE Rammschutz für Maschinen und Regale Begrenzung von Wegen und Ladebereichen Sicherung von Ecken, Toren und Einfahrten Absperrung in Logistik, Industrie und Werkstatt Schutz von Wandflächen und technischen Anlagen

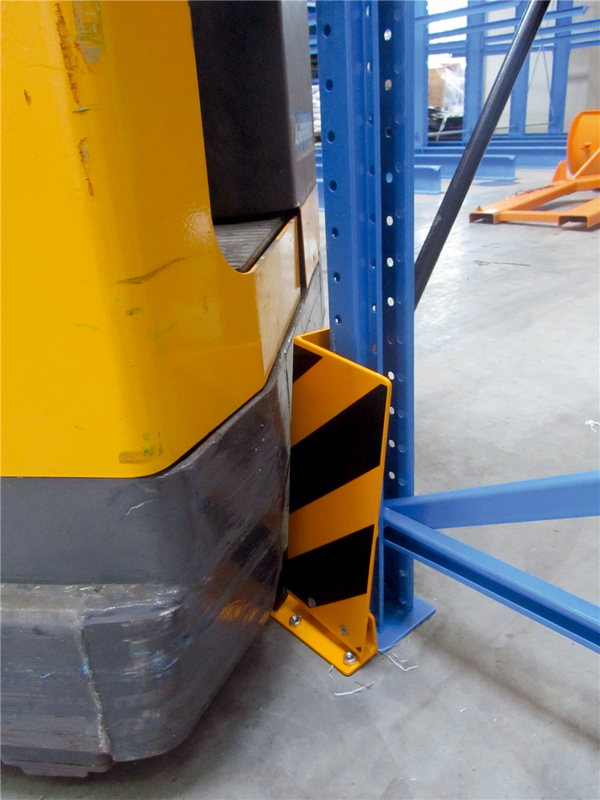

ANFAHRSCHUTZ FLEXIBEL – NEIGBARER CRASHGUARD AUS STAHLBLECHDieser elastische Anfahrschutz aus 6 mm starkem Stahlblech bietet effektiven Schutz für Maschinen, Einrichtungen, Gebäudeecken oder Einfahrten. Durch seine flexible und neigbare Konstruktion federt er leichte Anstöße ab und verhindert zuverlässig Schäden an Personen, Fahrzeugen oder Objekten – ideal für den Einsatz in Innenbereichen, Werkshallen oder industriellen Verkehrswegen. Die auffällige Farbgebung in Gelb mit schwarzen Warnstreifen sorgt für maximale Sichtbarkeit. Die Montage erfolgt durch Aufdübeln über die vormontierten Fußplatten – eine schnelle und dauerhaft stabile Lösung zur Gefahrenvermeidung. TECHNISCHE DETAILS Material: 6 mm Stahlblech (S235 JR) Oberfläche: Feuerverzinkt und gelb pulverbeschichtet mit schwarzen Warnstreifen Montage: Zur Dübelbefestigung (Aufdübeln) Höhe: 400 mm Schenkellänge: 160 mm Neigungswinkel: 15° Gewicht: ca. 6,0 kg MONTAGE- UND SICHERHEITSHINWEISE Nur auf tragfähigen, ebenen Untergründen montieren. Befestigung ausschließlich mit geeigneten Dübeln für Beton- oder Asphaltflächen. Warnmarkierungen regelmäßig auf Sichtbarkeit prüfen. Nicht für schwere Anfahrlasten geeignet. TYPISCHE EINSATZBEREICHE Schutz von Maschinen und Produktionsanlagen Sicherung von Wandecken oder Durchfahrten Absicherung von Ein- und Ausfahrtsbereichen Verkehrsführung in Logistikzentren Zugangsschutz in Lagerhallen oder Werkstätten

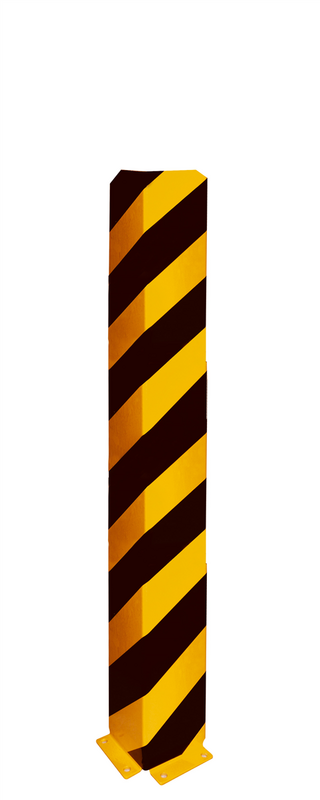

ANFAHRSCHUTZWINKEL GELB/SCHWARZ – STARKER STAHLSCHUTZ ZUR DÜBELBEFESTIGUNGDer Anfahrschutzwinkel aus 5 mm starkem Stahlblech ist eine zuverlässige Schutzmaßnahme für gefährdete Bereiche in Industrie, Logistik und Werkstätten. Durch seine massiven Winkelprofile mit 160 mm Schenkellänge und gut sichtbarer Warnlackierung eignet sich der Schutzwinkel ideal zur Absicherung von Maschinen, Regalstützen, Einfahrten und Verkehrswegen im Innen- und Außenbereich. Die Ausführung erfolgt gemäß BGR234 und ist damit für viele gewerbliche Anwendungen geeignet. Die gelbe Pulverbeschichtung mit schwarzen Warnstreifen (lose beigelegt) sorgt für maximale Signalwirkung. Alle Varianten sind zur Bodenmontage durch Aufdübeln vorgesehen. TECHNISCHE DETAILS (FÜR ALLE VARIANTEN) Material: Stahl S235 JR Blechstärke: 5 mm Schenkellänge: 160 mm Oberfläche: Feuerverzinkt und gelb pulverbeschichtet Markierung: Schwarze Warnstreifen (selbstklebend, lose beigelegt) Montage: Zur Dübelbefestigung auf tragfähigem Untergrund VERFÜGBARE VARIANTEN UND GEWICHTE • Höhe 1200 mm – Gewicht 15,5 kg • Höhe 800 mm – Gewicht 10,5 kg • Höhe 400 mm – Gewicht 5,5 kg • Höhe 200 mm – Gewicht 3 kg MONTAGE- UND SICHERHEITSHINWEISE Der Anfahrschutzwinkel ist nur auf ebenem, tragfähigem Untergrund zu befestigen. Die Montage erfolgt durch geeignete Schwerlastdübel (nicht im Lieferumfang enthalten). Die Sichtbarkeit der Warnstreifen muss regelmäßig geprüft werden. Nicht für elastischen Aufprallschutz vorgesehen. TYPISCHE EINSATZBEREICHE Absicherung von Regalstützen und Maschinen Einfahrts- und Torsicherung in Logistikbereichen Rammschutz für Stützpfeiler und Gebäudeecken Trennlinien und Leitbegrenzungen im Lager Schutz von Durchfahrten und Türbereichen
