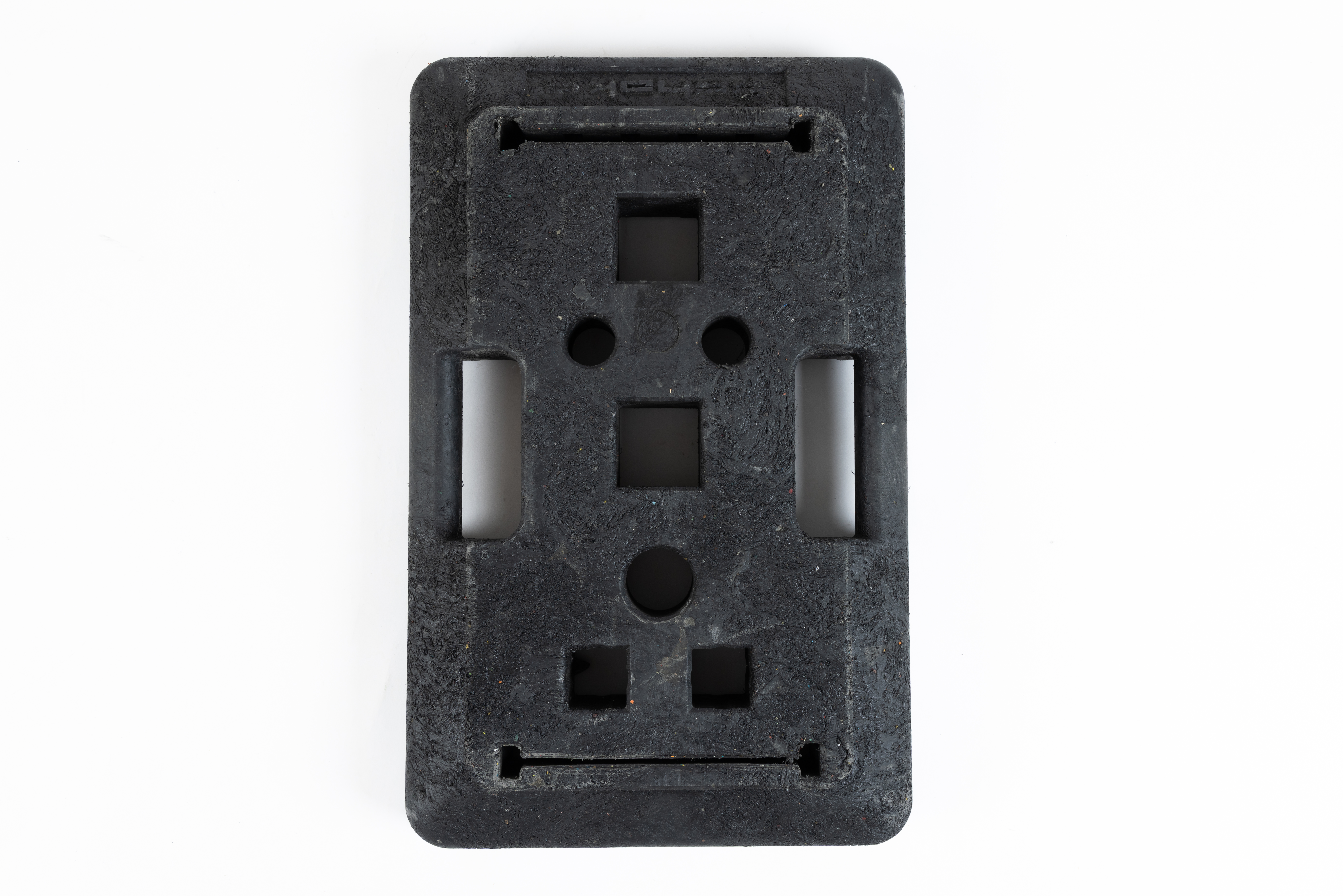

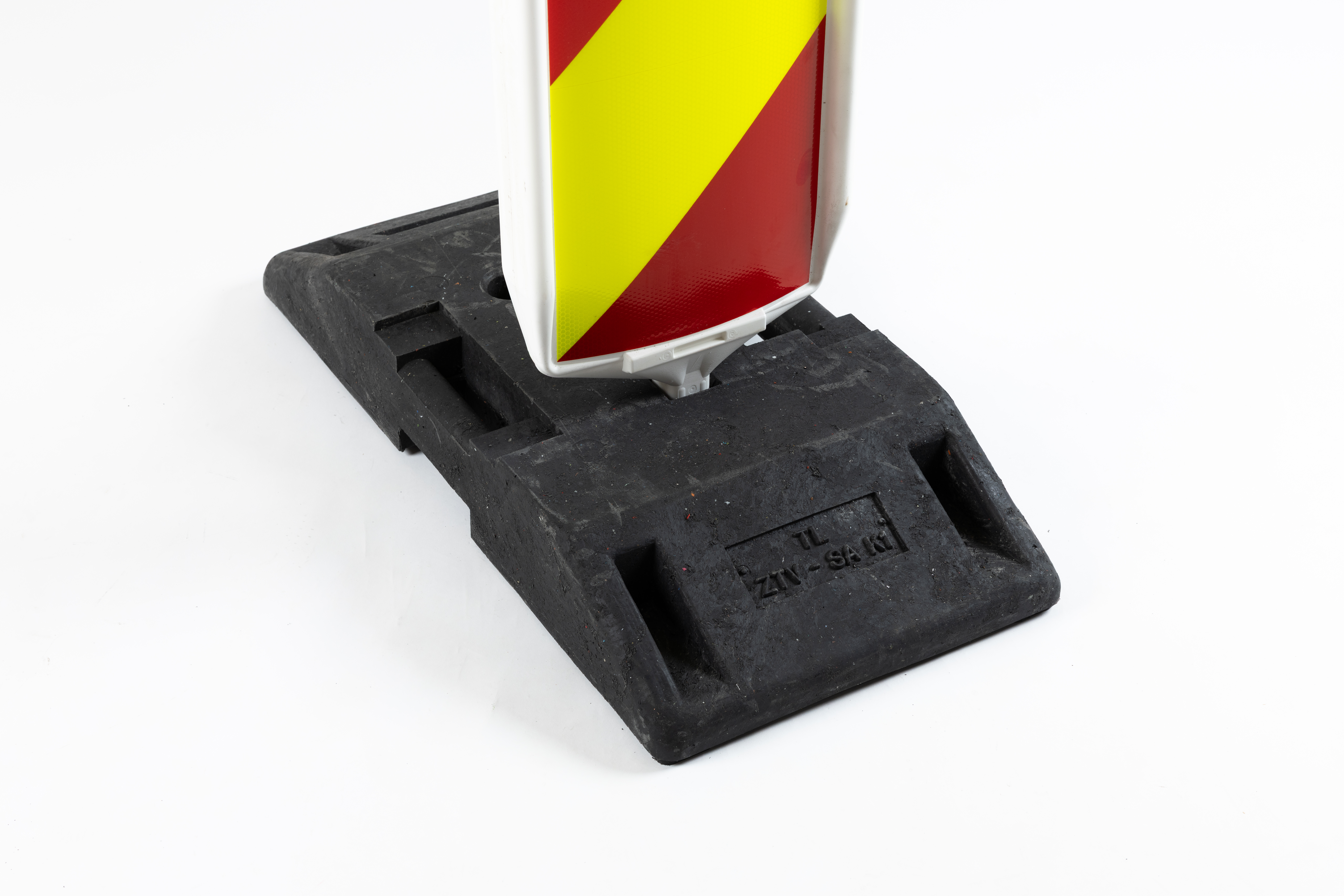

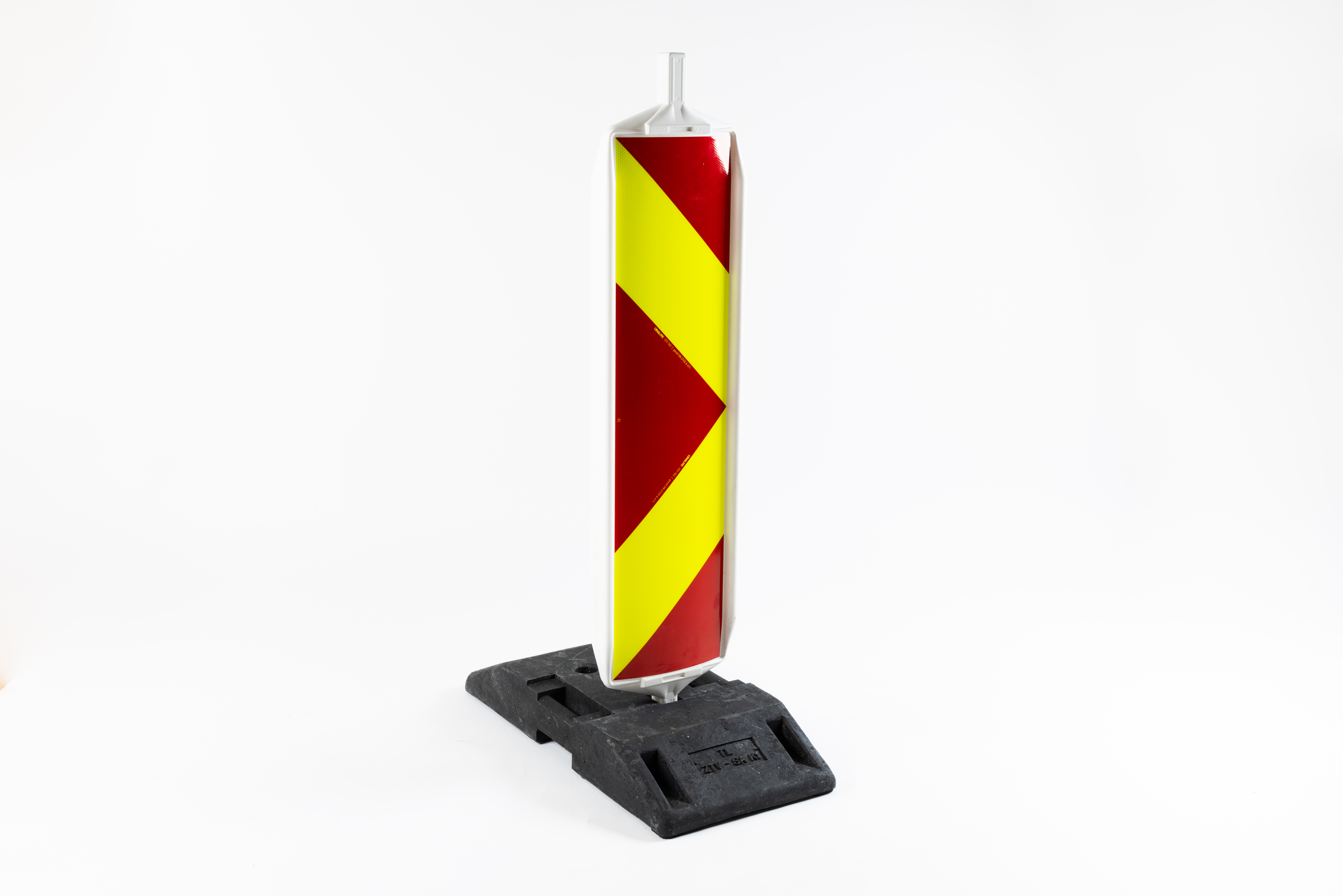

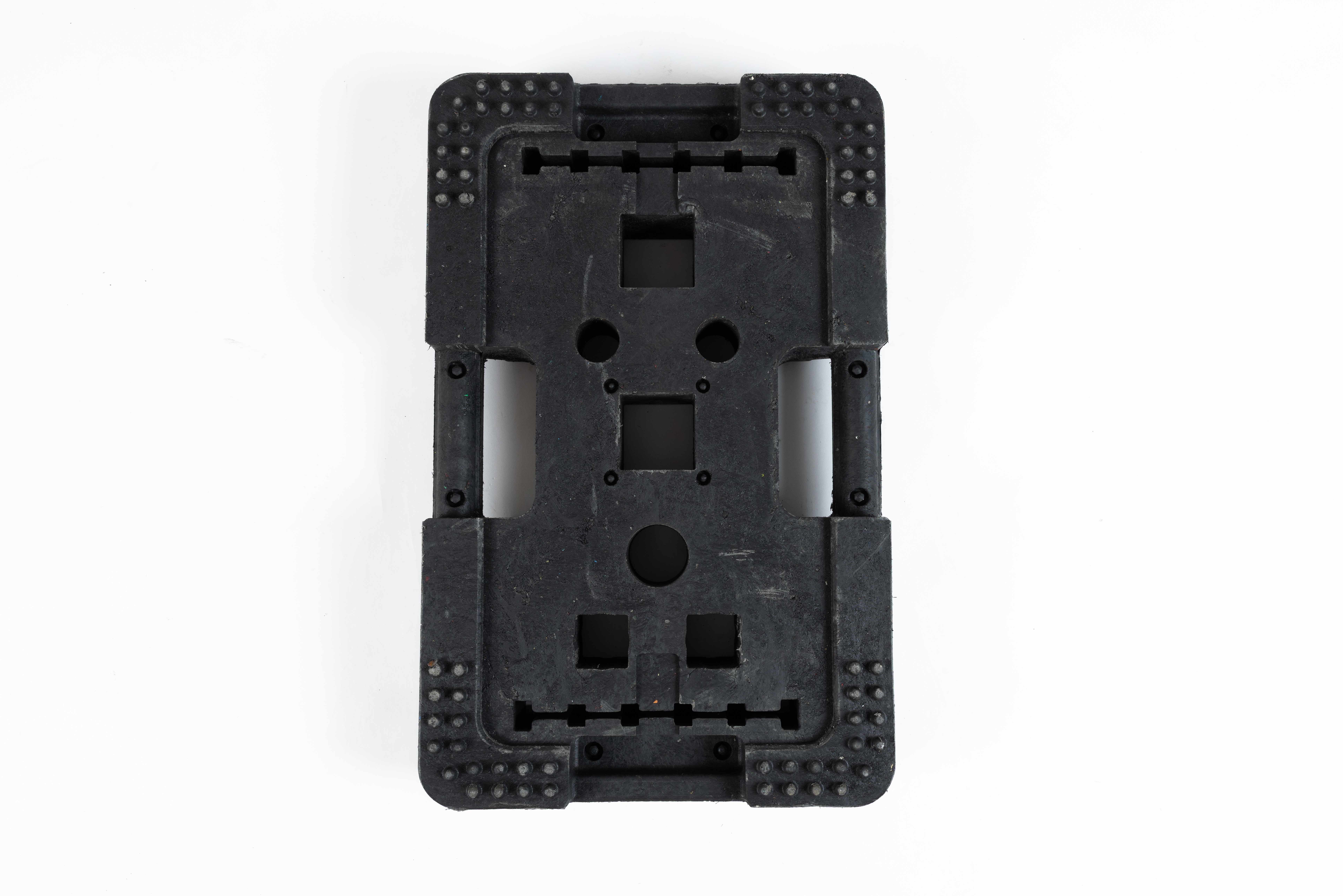

MULTI FUßPLATTE K1 TYP NOX – ROBUSTE FUSSPLATTE OHNE EINSATZ FÜR BAST-WENDEBAKEN Die Multi Fußplatte K1 Typ NOX ist eine robuste und flexible Lösung für die sichere Befestigung von Bauzäunen, Schaftrohren, Leitbaken,Wendebaken und Schrankenzäunen – mit und ohne Aufnahme für BASt-Wendebaken. Gefertigt aus langlebigem Recyclingkunststoff erfüllt diese Fußplatte die normgerechten Anforderungen für die Absicherung von Baustellen und Verkehrsbereichen. Mit ihrem praktischen 5-fach Lochbild ermöglicht die Multi Fußplatte eine vielseitige Nutzung unterschiedlicher Rohrdurchmesser. Die kompakte Bauweise in Kombination mit ergonomischen Tragegriffen sorgt für eine einfache Handhabung im täglichen Baustellenbetrieb. Ihre hohe Eigenstabilität gewährleistet einen sicheren Stand – auch bei widrigen Witterungsverhältnissen. TECHNISCHE DETAILS Produkt: Multi Fußplatte K1 Typ NOX (mit und ohne Einsatz für BASt-Wendebaken) Material: Robuster, wetterbeständiger Recyclingkunststoff Maße: (LxBxH) 850×400×120 mm Gewicht: Ca. 28 kg Farbe: Schwarz Norm: Geprüft nach TL-Aufstellvorrichtungen Typ K1, gemäß ZTV-SA LOCHBILD – 1 × 60 × 60 mm inkl. Adapter – 4 × 40 × 40 mm – 2 × Ø 42 mm kombiniert – 1 × Ø 48 mm MONTAGE- UND SICHERHEITSHINWEISE Die TL-Fußplatte ist ausschließlich auf ebenem und tragfähigem Untergrund zu verwenden. Die einzusetzenden Elemente müssen senkrecht und spielfrei in die dafür vorgesehenen Öffnungen montiert werden. Vor Gebrauch ist der Zustand der Einstecktaschen zu prüfen. Die Platte darf nicht als Auftritts- oder Trittfläche verwendet werden. Nicht geeignet für BASt-Wendebaken oder andere Sonderaufnahmen. Kinder dürfen die Platte nicht anheben, zweckentfremden oder als Spielgerät nutzen. TYPISCHE EINSATZBEREICHE Absicherung von Baustellen und Verkehrsflächen Kommunale Bauprojekte Absperrungen bei Veranstaltungen Verkehrslenkung und temporäre Sperrungen im Straßenbereich

STANDARDFUßPLATTE TL-K1 Die TL-Fußplatte K1 ist eine zuverlässige und normgerechte Lösung zur Stabilisierung von Bauzäunen, Absperrsystemen und Verkehrseinrichtungen. Dank ihrer Kompatibilität mit Schrankenzäunen, Schaftrohren und Baken eignet sich dieser Standfußplatte hervorragend für den professionellen Einsatz auf Baustellen und im öffentlichen Verkehrsraum. Mit einem Gewicht von 28 kg und gefertigt aus robustem, recyceltem Kunststoff sorgt die Fußplatte für sicheren Stand bei Wind, Regen und unebenem Untergrund. Sie erfüllt die Vorgaben der TL Aufstellvorrichtungen (Kennung K1) gemäß ZTV-SA und ist somit ideal für alle Anwendungen, bei denen Sicherheit, Stabilität und gesetzliche Konformität gefragt sind. Integrierte Tragegriffe und vier Einstecktaschen in verschiedenen Größen ermöglichen eine einfache Handhabung und vielseitige Nutzung. TECHNISCHE DETAILS Produkt: TL-Fußplatte K1 / Fußplatte für Bauzäune und Absperrsysteme Maße: 800 mm (Länge) x 400 mm (Breite) x 120 mm (Höhe) Gewicht: 28 kg – hohe Eigenstabilität auch bei starkem Wind Material: Recycling-Kunststoff, UV- und witterungsbeständig Normen: Geprüft nach TL Aufstellvorrichtungen (K1), gemäß ZTV-SA Handhabung: Seitliche Tragegriffe für leichten TransportLochbild: – 1x 40 x 40 mm – 1x 60 x 60 mm – 2x Ø 42 mm MONTAGE- UND SICHERHEITSHINWEISE Die Fußplatte ist auf ebenem Untergrund zu platzieren. Vor der Verwendung ist sicherzustellen, dass Einsteckeinheiten fest und lotrecht montiert sind. Bei starker Windlast, geneigtem Gelände oder unebenem Boden sind gegebenenfalls zusätzliche Sicherungsmaßnahmen (beschwärung duch Sandsack z.B.) erforderlich. Die Handhabung sollte mit geeigneten Schutzhandschuhen erfolgen. Die TL-Fußplatte dient ausschließlich der Stabilisierung von Absperrelementen und ist nicht als eigenständiger Schutz gegen Umsturz, Absturz oder Aufprall geeignet. TYPISCHE EINSATZBEREICHE Straßenbau und Tiefbau Baustellenabsicherung Verkehrsführung und -sicherung Veranstaltungen und temporäre Sperrzonen Öffentliche Einrichtungen und kommunale Dienste

UNIVERSALFUSSPLATTE TL NACH K1 – FUSSPLATTE MIT 5-FACH LOCHBILD Diese TL-Fußplatte K1 mit einem Gewicht von 28 kg ist eine zuverlässige Lösung zur sicheren Befestigung von Bauzäunen, Baken, Absperrschranken und Schaftrohren im öffentlichen Raum. Sie erfüllt die Anforderungen der TL Aufstellvorrichtungen (Kennung K1) sowie der ZTV-SA und ist damit optimal für den professionellen Einsatz in der Verkehrs- und Baustellenabsicherung geeignet. Hergestellt aus wetterbeständigem Recycling-Kunststoff bietet diese Fußplatte eine nachhaltige und langlebige Alternative im Bereich moderner Absperrsysteme. Das 5-fach Lochbild ermöglicht eine flexible Nutzung mit verschiedenen Rohrdurchmessern/ Vierkantsäulen und Elementtypen – ideal für wechselnde Baustellenanforderungen. Seitliche Tragegriffe sorgen für einen einfachen und sicheren Transport. TECHNISCHE DETAILS Produkt: TL-Fußplatte K1 mit 5-fach Lochbild Maße: 760 mm (Länge) x 380 mm (Breite) x 120 mm (Höhe) Gewicht: 28 kg – hohe Standfestigkeit auch bei Wind und unebenem Gelände Material: UV- und wetterbeständiger Recycling-Kunststoff Normen: TL-Aufstellvorrichtung Kennung K1, geprüft gemäß ZTV-SA Tragekomfort: Seitliche Griffmulden für einfaches HandlingLochbild: – 1x 40 x 40 mm – 1x 60 x 60 mm – 3x Ø 48 mm MONTAGE- UND SICHERHEITSHINWEISE Die Fußplatte ist vor dem Einsatz auf einen ebenen Untergrund zu stellen. Es ist sicherzustellen, dass eingesetzte Elemente korrekt in den passenden Einstecktaschen fixiert sind. Bei starker Windbelastung, auf abschüssigem Gelände oder in stark frequentierten Bereichen empfiehlt sich eine zusätzliche Sicherung durch Beschwerung (Sandasack) oder Verstrebung. Beim Transport sind geeignete Handschuhe zu tragen, um Verletzungen zu vermeiden. Das Produkt dient ausschließlich der Stabilisierung von Absperrtechnik. Es ist nicht als eigenständiger Aufprallschutz oder zur Personenabsicherung geeignet. TYPISCHE EINSATZBEREICHE Verkehrsabsicherung im öffentlichen Raum Straßen- und Tiefbau Absperrungen bei Veranstaltungen Einsatz durch Bauhöfe, Kommunen und Verkehrssicherungsdienste
