Schranken

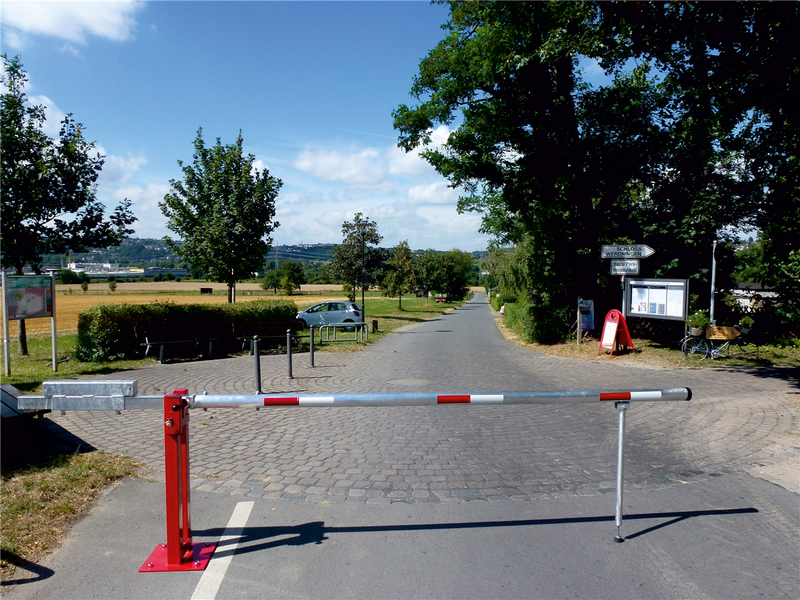

WEGESCHRANKE MIT GEGENGEWICHT UND PENDELSTÜTZE – MIT DREIKANNT ODER PROFILZYLINDER VERSCHLUSS UND WÄHLBARER LÄNGEDiese hochwertige Wegeschranke dient der effektiven Sperrung und Abgrenzung von Einfahrten, Parkflächen, Werkszufahrten oder privaten Wegen. Der stabile Schrankenbaum aus starkwandigem Aluminiumrohr (Ø 80 mm) ist mit einem Gegengewicht ausgestattet und mit rot-weißen Reflexstreifen versehen – für optimale Sichtbarkeit und einfaches Handling im Alltag. Das System basiert auf einer stabilen Hauptstütze aus feuerverzinktem und rot pulverbeschichtetem Vierkantstahl (70 × 70 mm) mit Bodenplatte zur sicheren Verschraubung. Die zusätzliche Pendelstütze sorgt für zuverlässige Stabilisierung im geöffneten Zustand. Die Schranke arretiert mechanisch in offener oder geschlossener Position und ist wahlweise mit Profilzylinderschloss oder Dreikantschloss erhältlich – je nach Sicherheitsanforderung. ──────────────────────────────────────────── TECHNISCHE DETAILS (ALLE VARIANTEN) Material: Stahl S235 JR (Stütze), Aluminium (Schrankenbaum) Oberfläche: Feuerverzinkt und rot pulverbeschichtet Befestigung: Bodenplatte 360 × 360 × 8 mm, mit 4 Bohrungen Ø 20 mm Schrankenhöhe: ca. 950 mm über Boden Schrankenrohr: Ø 80 mm mit Gegengewicht und Reflexstreifen Schwenkmechanismus: Mit Steckbolzen, Arretierung in beiden Stellungen Lieferumfang: Schrankenanlage inkl. Pendelstütze und Verschlusssystem Einbau: Universelle Einbauanleitung für alle Längen ──────────────────────────────────────────── VERFÜGBARE LÄNGEN UND GEWICHTE Lichte Weite 3 m – Gewicht ca. 66 kg Lichte Weite 4 m – Gewicht ca. 90 kg Lichte Weite 5 m – Gewicht ca. 114 kg Lichte Weite 6 m – Gewicht ca. 117 kg Lichte Weite 7 m – Gewicht ca. 140 kg ──────────────────────────────────────────── VARIANTEN NACH VERSCHLUSSSYSTEM Variante mit Profilzylinderschloss – ideal für Anlagen mit Schlüsselzugang Variante mit Dreikantschloss – kompatibel mit Standardschlüssel nach DIN ──────────────────────────────────────────── MONTAGE- UND SICHERHEITSHINWEISE Der Einbau erfolgt auf einem vorbereiteten Betonfundament (Empfehlung: 550 × 550 mm, Tiefe ca. 900 mm). Die Bodenplatte wird über Anker verschraubt. Das Gegengewicht wird nachträglich montiert und individuell justiert. Pendelstütze und Arretierung sind ebenfalls mit wenigen Handgriffen installiert. Die beiliegende Anleitung gilt für alle Schrankenlängen und Schlossvarianten. Regelmäßige Funktionsprüfung und Sichtkontrolle werden empfohlen. ──────────────────────────────────────────── TYPISCHE EINSATZBEREICHE Sperrung von privaten und gewerblichen Zufahrten Temporäre oder dauerhafte Zufahrtskontrolle Zugangssicherung für Parkplätze, Industrieflächen oder Lagerbereiche Verwendung im kommunalen Bereich, bei Veranstaltungen oder Werksgeländen

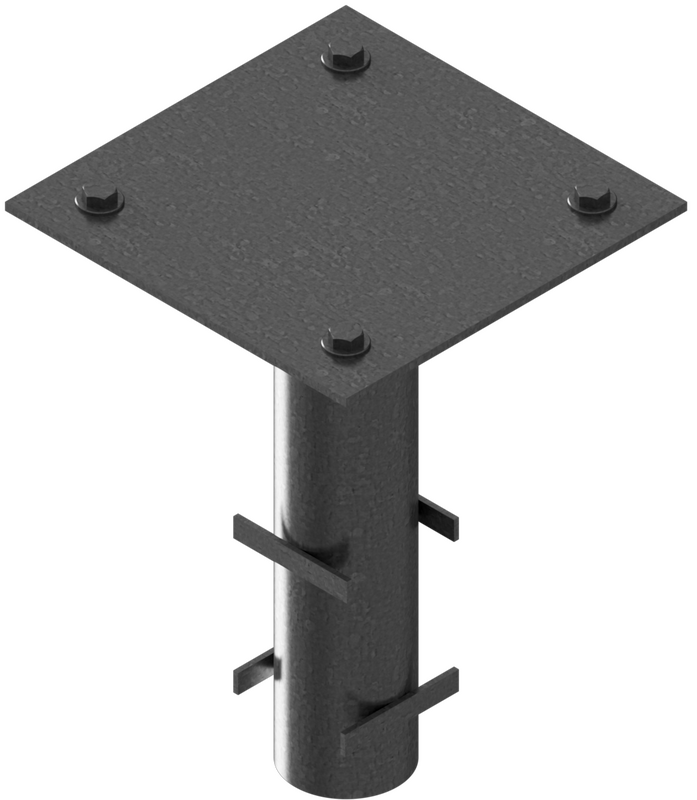

BODENHÜLSE MIT BEFESTIGUNGSPLATTE FÜR HAUPTSTÜTZE – ZUM EINBETONIEREN, INKL. M16-SCHRAUBENDiese feuerverzinkte Bodenhülse mit angeschweißter Befestigungsplatte dient als stabiles Fundament für die Hauptstütze der Wegeschranke Typ 411. Sie wird dauerhaft im Boden einbetoniert und ermöglicht eine besonders sichere und dauerhafte Verankerung der Schrankenanlage – ideal bei frequentierten Zufahrten, Einfahrten oder Parkflächen mit erhöhten Belastungen. Die massive Konstruktion aus Stahl (S235 JR) ist nach DIN ISO 1461 feuerverzinkt und damit optimal gegen Korrosion und Witterungseinflüsse geschützt. Durch die integrierte Grundplatte kann die Schrankenstütze einfach aufgeschraubt und bei Bedarf wieder demontiert werden. Im Lieferumfang sind vier passende M16-Schrauben enthalten – für eine sofortige, fachgerechte Montage ohne Zusatzaufwand. TECHNISCHE DETAILS Produkt: Bodenhülse mit Befestigungsplatte Verwendung: Für Hauptstütze der Wegeschranke  Montage: Zum Einbetonieren Material: S235 JR (Stahl) Oberfläche: Feuerverzinkt nach DIN ISO 1461 Gewicht: ca. 12,0 kg Zubehör: Inkl. 4 Stück M16-Schrauben MONTAGE- UND SICHERHEITSHINWEISE Die Bodenhülse muss in ein ausreichend tiefes Betonfundament eingebettet werden – empfohlen wird ein Fundamentmaß von ca. 550 × 550 mm bei einer Tiefe von mindestens 900 mm. Die Hülse ist vor dem Einbetonieren exakt senkrecht auszurichten. Erst nach vollständiger Aushärtung des Fundaments darf die Hauptstütze befestigt werden. TYPISCHE EINSATZBEREICHE Fundamentverankerung von Wegeschranken Zufahrtsregelung bei Parkplätzen und Werksgeländen Sicherung von privaten oder kommunalen Zufahrten Langlebige Montage von Verkehrsabsperrsystemen

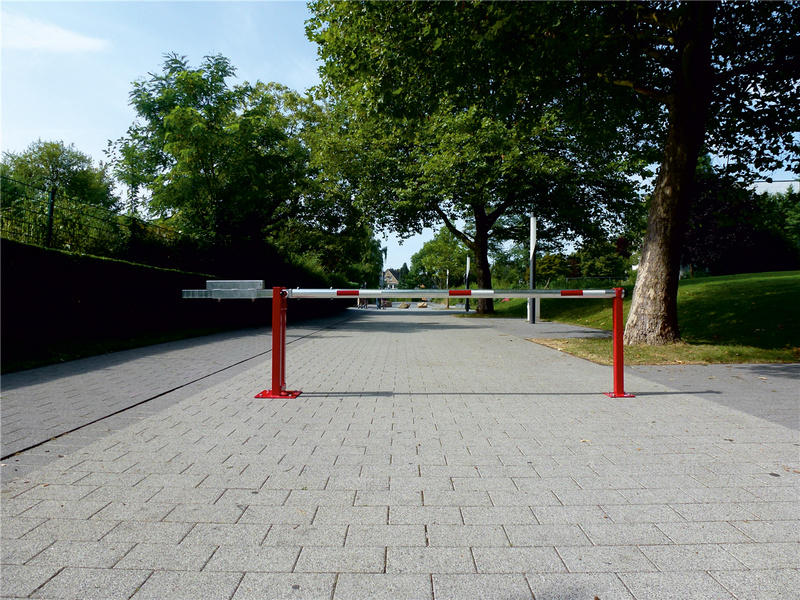

WEGESCHRANKE MIT GEGENGEWICHT UND AUFLAGESTÜTZE – VERSCHLIESSBAR UND IN VERSCHIEDENEN LÄNGENDiese hochwertige Wegeschranke mit Gegengewicht und stabiler Auflagestütze dient der zuverlässigen Sperrung von Einfahrten, privaten Zufahrten, Parkplätzen oder Lagerflächen. Der Schrankenbaum aus starkwandigem Aluminiumrohr (Ø 80 mm) ist mit einem Gegengewicht ausgestattet und trägt rot-weiße Reflexstreifen für beste Sichtbarkeit im Straßenraum. Die Schranke ist in verschiedenen Längen erhältlich – jeweils mit der passenden Arretierung durch ein Profilzylinderschloss, einen Dreikantverschluss oder ein Vorhangschloss. Durch die mechanische Sicherung kann die Schranke in geöffnetem und geschlossenem Zustand fixiert werden. Alle Ausführungen basieren auf derselben robusten Hauptstütze und Auflagestütze – ausgelegt für die dauerhafte Verschraubung auf Betonfundamenten. TECHNISCHE DETAILS Material: S235 JR Oberfläche: Feuerverzinkt und rot pulverbeschichtet Höhe über Boden: ca. 950 mm Schrankenrohr: Ø 80 mm Aluminium, mit Gegengewicht und Reflexstreifen Hauptstütze: Vierkantrohr 70 × 70 mm mit Bodenplatte 360 × 360 × 8 mm Auflagestütze: Vierkantrohr 70 × 70 mm mit Bodenplatte 220 × 220 × 8 mm Montage: Verschraubung mit Bodenankern (nicht enthalten) Verschlussvarianten: Profilzylinderschloss, Dreikantschloss oder Vorhangschloss Einbauanleitung: Universell für alle Varianten und Längen VERFÜGBARE LÄNGEN UND GEWICHTE Lichte Weite 3 m – ca. 74 kg Lichte Weite 4 m – ca. 76 kg Lichte Weite 5 m – ca. 100,5 kg Lichte Weite 6 m – ca. 124,5 kg Lichte Weite 7 m – ca. 125,5 kg VARIANTEN NACH VERSCHLUSSSYSTEM Variante mit Profilzylinderschloss – für Schlüsselanlagen geeignet Variante mit Dreikantschloss – ideal für Kommunen und Betriebsgelände Variante mit Vorhangschloss – flexibel und mit eigenem Schloss nutzbar MONTAGE- UND SICHERHEITSHINWEISE Der Einbau erfolgt auf einem frostsicheren Betonfundament (ca. 550 × 550 × 900 mm empfohlen). Die Bodenplatten beider Stützen sind mit vier Ø 20 mm Bohrungen zur sicheren Verankerung versehen. Die universelle Einbauanleitung liegt allen Varianten bei. Vor der Inbetriebnahme muss die Schranke auf festen Sitz und sichere Funktion geprüft werden. TYPISCHE EINSATZBEREICHE Zufahrtsregelung für Parkplätze und Privatgrundstücke Absperrung von Baustellen, Lagerflächen und Events Sicherung von Firmenzufahrten und Betriebswegen Temporäre oder dauerhafte Sperrung kommunaler Wege

SEILZUGVERSTÄRKUNG FÜR WEGESCHRANKE MIT AUFLEGESTÜTZE – ZUR STABILISIERUNG DES SCHRANKENARMS AB 4 MDie Seilzugverstärkung ist die ideale Ergänzung für manuelle Wegeschranken, um ein Durchbiegen oder Nachgeben des Schrankenarms zu verhindern. Besonders bei Schrankenlängen ab 4 Metern sorgt diese Verstärkung für zusätzliche Stabilität und eine dauerhaft sichere Funktion im geöffneten wie geschlossenen Zustand. Die Verstärkung wird am oberen Bereich des Schrankenarms sowie im hinteren Drittel befestigt und hält den Aluminium-Baum auch bei längerem Einsatz zuverlässig in Position. Durch die leichte Bauweise und die einfache Montage lässt sich die Seilzugverstärkung problemlos auch nachträglich installieren. TECHNISCHE DETAILS Produkt: Seilzugverstärkung für Schranke Material: S235 JR Gewicht: ca. 2,5 kg Montage: Am oberen und hinteren Drittel des Schrankenarms Empfehlung: Ab Schrankenlänge 4 m MONTAGE- UND SICHERHEITSHINWEISE Die Seilzugverstärkung wird werkzeuggestützt am oberen Bereich des Schrankenarms sowie im hinteren Drittel angebracht. Alle Verbindungspunkte sind vor Inbetriebnahme auf festen Sitz zu kontrollieren. Regelmäßige Sichtprüfung auf Materialermüdung oder Lockerung wird empfohlen – insbesondere bei hoher Belastung oder häufiger Bewegung. TYPISCHE EINSATZBEREICHE Ergänzung zu langen Wegeschranken (ab 4 m) Verstärkung bei stark beanspruchten Schrankenanlagen Zufahrten mit häufigem Öffnen/Schließen Schrankenanlagen mit großer Ausladung und hoher Sichtbelastung

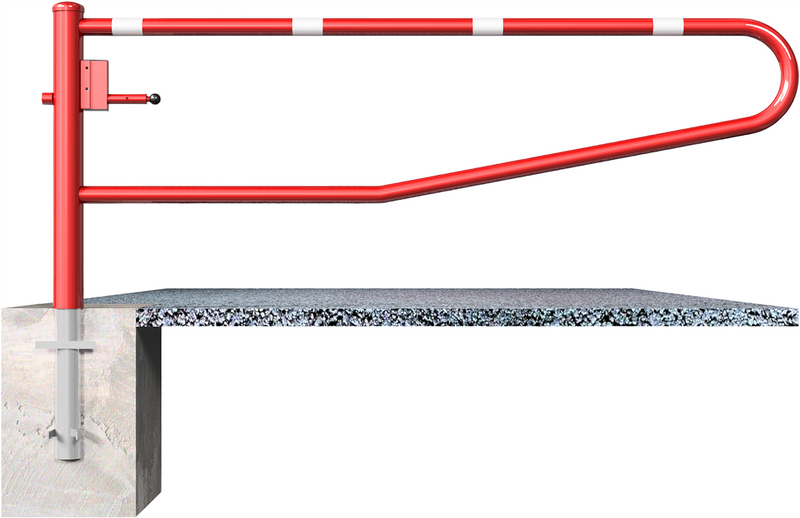

DREHBARE GATTERSCHRANKE – FEUERVERZINKT UNLACKIERT ODER FEUERVERZINKT UND ROT LACKIERT, ZUM EINBETONIEREN Diese drehbare Gatterschranke ist die ideale Lösung zur Absperrung von Zufahrten, Parkplätzen und Betriebsflächen. Die horizontal schwenkbare Schranke kommt ohne Auflagepfosten aus und wird direkt in eine Bodenhülse einbetoniert. Der integrierte Verriegelungsmechanismus ist sowohl im geöffneten als auch im geschlossenen Zustand sicher arretierbar und kann je nach Variante mit Dreikantverschluss, Profilzylinderschloss oder Vorhangschloss ausgestattet werden. Das robuste Stahlrohrdesign gewährleistet eine hohe Langlebigkeit im täglichen Einsatz. Die Ausführung ist wahlweise feuerverzinkt oder zusätzlich in Signalrot lackiert erhältlich – jeweils korrosionsgeschützt und für den dauerhaften Außeneinsatz geeignet. TECHNISCHE DETAILS (GEMEINSAM FÜR ALLE VARIANTEN) Gesamthöhe: ca. 950 mm Überflur Drehpfosten: Ø 102 mm Schrankenbaum: Ø 60 mm Material: S235 JR Oberfläche: – Variante 1: feuerverzinkt – Variante 2: feuerverzinkt & rot lackiert Montage: Zum Einbetonieren Verriegelung: Dreikantverschluss, Profilzylinderschloss oder Vorhangschloss Hinweis: Lieferung ohne Auflagepfosten VERFÜGBARE LÄNGEN & GEWICHTE Länge 1,5 m – ca. 33 kg Länge 2,0 m – ca. 36 kg Länge 2,5 m – ca. 40 kg Länge 3,0 m – ca. 43,5 kg Länge 3,5 m – ca. 47 kg MONTAGE- UND SICHERHEITSHINWEISE Die Schranke ist mittig in einem Fundament (mind. 550 × 550 × 900 mm) zu verankern. Nach dem Einsetzen der Bodenhülse erfolgt das Einbetonieren mit Betonverdichtung und waagrechtem Ausrichten. Nach Aushärtung wird der Schrankenpfosten aufgesetzt, bis der Sicherungsmechanismus einrastet. Vor der Inbetriebnahme ist die einwandfreie Funktion des Verschlusssystems zu prüfen. TYPISCHE EINSATZBEREICHE Zufahrtssperre für Betriebsgelände Absperrung von Parkflächen Sicherung privater oder kommunaler Einfahrten Zugangskontrolle bei Veranstaltungen Flexible Verkehrslenkung ohne Auflagepfosten

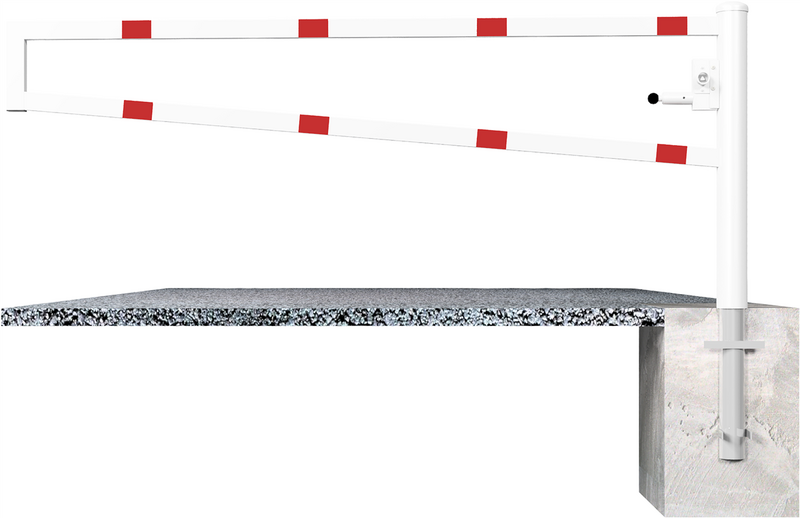

DREHBARE WEGESPERRE – FEUERVERZINKT UND WEISS BESCHICHTET, ZUM EINBETONIERENDiese drehbare Wegesperre ist eine robuste und flexible Lösung zur Absperrung von Einfahrten, Parkplätzen oder gewerblichen Flächen. Der horizontale Schwenkmechanismus kommt ohne Auflagepfosten aus und ermöglicht ein bequemes Öffnen in vier Arretierstellungen (alle 90°). Durch den drehbaren Standpfosten wird die Schranke platzsparend zur Seite geschwenkt. Die Ausführung ist feuerverzinkt und zusätzlich in Weiß beschichtet – ideal für den Einsatz in optisch sensiblen Bereichen oder als visuell auffällige Sperre. Die Wegesperre wird direkt in eine Bodenhülse einbetoniert. Der Verschluss erfolgt wahlweise über ein Profilzylinderschloss, einen Dreikantverschluss oder ein Vorhangschloss. TECHNISCHE DETAILS (GEMEINSAM FÜR ALLE VARIANTEN) Gesamthöhe: ca. 950 mm über Boden Drehpfosten: Ø 102 mm Schrankenbaum: 60 × 40 mm Material: S235 JR Oberfläche: Feuerverzinkt nach DIN ISO 1461 & pulverbeschichtet in Weiß Montage: Zum Einbetonieren Verriegelung: Wahlweise mit Profilzylinderschloss, Dreikantverschluss oder Vorhangschloss Arretierung: Automatischer Bolzen in vier Positionen (alle 90°) Hinweis: Lieferung ohne Auflagepfosten VERFÜGBARE LÄNGEN & GEWICHTE Lichte Weite 1,5 m – ca. 33 kg Lichte Weite 2,0 m – ca. 37 kg Lichte Weite 2,5 m – ca. 41 kg Lichte Weite 3,0 m – ca. 44,5 kg Lichte Weite 3,5 m – ca. 48 kg MONTAGE- UND SICHERHEITSHINWEISE Die Montage erfolgt durch Einbetonieren der Bodenhülse in ein Fundament mit empfohlenem Maß von 550 × 550 mm und ca. 900 mm Tiefe. Nach vollständiger Aushärtung wird der Schrankenarm aufgesetzt, bis der Sicherungsbolzen einrastet. Die Funktion des Verriegelungsmechanismus ist regelmäßig zu prüfen. TYPISCHE EINSATZBEREICHE Absperrung von Einfahrten und Parkplätzen Zugangskontrolle für Betriebsgelände und Lagerflächen Temporäre oder dauerhafte Zufahrtssperren Kommunale oder gewerbliche Absperrlösungen
